SheetCam Standard - пакет для создания УП G -кодов

SheetCam, по мнению западных авторитетов в области САПР, в настоящее время является самой эффективной CAM-программой в этой ценовой категории. За относительно невысокую стоимость вы получаете программное обеспечение, в котором практически ни одна из функций проектирования 2,5D обработки не упущена.
Благодаря простому и интуитивно понятному пользовательскому интерфейсу SheetCAM, вы быстро добьетесь хороших результатов. Допущенные вами в процессе создания УП ошибки легко поправимы. Большинство ошибок автоматически распознаются программой, о чем пользователь получает соответствующие сообщения.
Функция Layer (Слой) программы особенно хорошо подходит для проектов, в которых должны фрезероваться множество контуров на разной глубине. Разделяя составные части чертежа на несколько слоев, можно программировать УП, в которой обработка ведется последовательно на разной величине погружения в обрабатываемый материал.
В комплект дистрибутива входит большое количество постпроцессоров, генерирующих управляющие программы в различных форматах, в том числе для использования в таких популярных программах управления станками с ЧПУ, устанавливаемых на персональный компьютер, как Mach2 (Mach3), WinCNC, TurboCNC и других.
 Большим преимуществом SheetCAM по сравнению с другими CAM-программами, является возможность осуществления в пределах одной УП фрезерования по различным типовым схемам (фрезеровка по заданному контуру, выборка колодца, пакетные сверлильные циклы и т.д.), причем блоки УП могут быть легко изменены, удалены, выполнены любое количество раз и в любой последовательности.

;


Функции SheetCam

В SheetCam реализованы все функции, которые являются необходимыми для проектирования 2.5D-обработки деталей. В частности, это:

• Считывание данных из DXF-, HPGL- или EMF форматов
• Считывания данных в формате Excellon. В этом формате выводятся данные для пакетного сверления рядом программ, предназначенных для моделирования печатных плат (как, например, Eagle)
• Ввод данных параметров станка и точки абсолютного нуля станка
• Ввод данных параметров детали и точки нуля детали
• Графическая визуализация пределов стола станка и используемой заготовки
• Дробление рисунка на несколько слоев, если это не было предварительно сделано в CAD-системе проектирования
• Создание и редактирование таблиц инструмента
• Определение положения смены инструмента и ввод команд управления системами смены инструмента
• Коррекции (смещения) фрезерного инструмента в обе стороны (слева и справа) по ходу обрабатываемого контура
• Нюансы плазменного прохождения контуров
• Выборка колодцев (карманов) с автоматическим определением островов
• Сверление в режиме пакетных автоматических циклов
• Нарезание резьбы, обычным или автоматическим инструментом
• Выбор и использование различного инструмента
• Погружение фрезы в материал по наклонной линии. Функция применима к фрезам, неспособным резать нижним торцом режущей части, как концевые фрезы
• Размещение т.н. «язычков» в материале, которые удерживают от выпадения или вылета вырезанную деталь в заготовке
• Копирование, дублирование, вращение и перемещение деталей, а также компактное размещение деталей на заготовке с целью экономии материала и времени на переезды. Удобная функция размещения массива одинаковых деталей на заготовке
• Выравнивание рисунка на детали по привязочным точкам
• Ручная вставка команд и блоков команд G-кодов на любых этапах работы с программой
• Наглядная визуализация маршрутов реза инструмента и ускоренных переездов в горизонтальной проекции X-Y (вид сверху) или 3D-визуализация маршрутов обработки под любым свободно задаваемым углом
• Выбор постпроцессора для генерации УП. Кроме прочих имеются постпроцессоры для форматов Isel, HPGL, Mach2 / 3,  TurboCNC и WinCNC. Если не удается найти подходящий для конкретной системы, в комплекте имеется постпроцессор, генерирующий УП с минимальным набором G-кодов для данной обработки. Также возможно создание и инсталляция собственного постпроцессора.
• Возможность варьирования при создании УП из различных блоков обработки
• Применение DNC – прямого цифрового управления, ПЦУ
• Сохранение проекта с рисунком, таблицей инструмента и выбранными процессами обработки для последующего редактирования

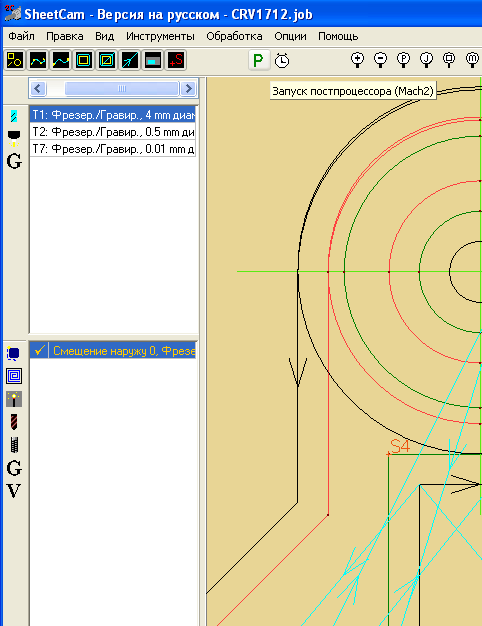

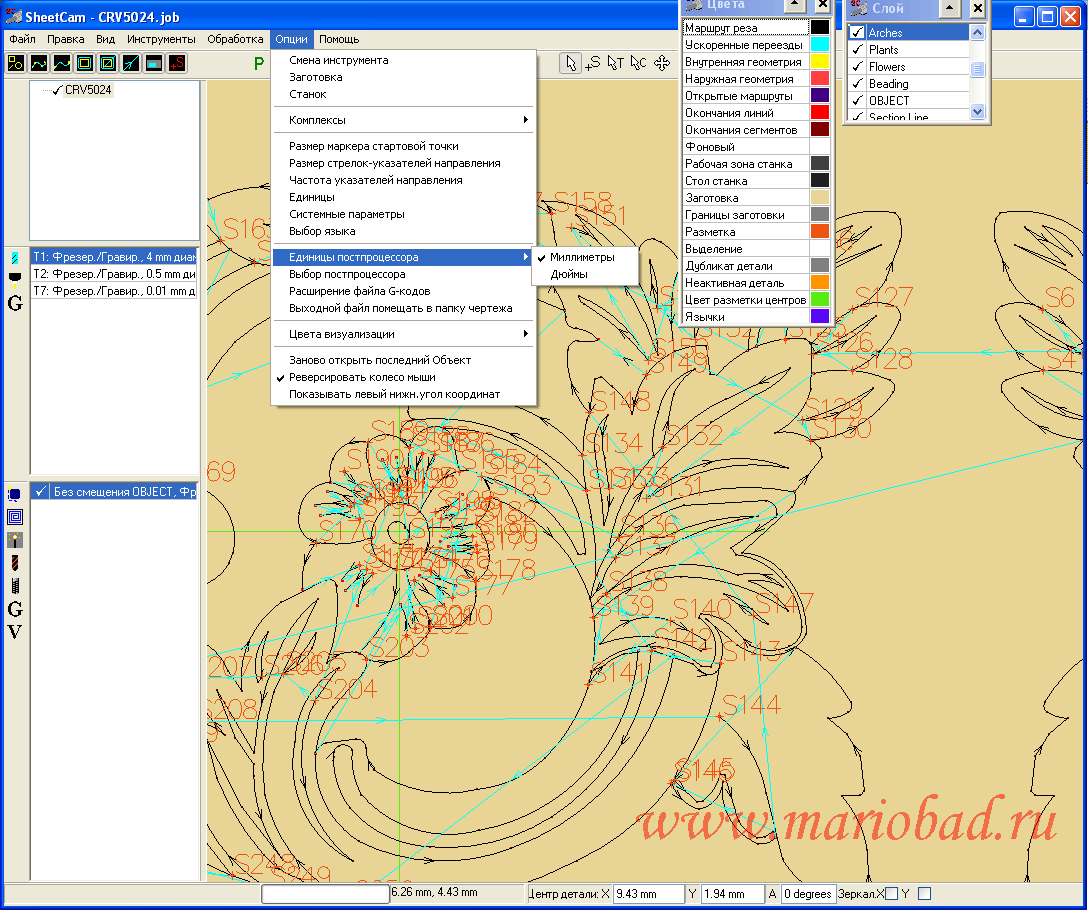

Скриншот окна SheetCam

Чтобы создать с помощью SheetCam управляющую программу (УП) для выполнения на станке с ЧПУ необходимо, как правило, пройти следующие этапы:

• В любой системе CAD-проектирования выполняется рисунок (чертеж) обработки. При этом желательно предусматривать, чтобы фрезеруемые элементы (контуры, колодцы (карманы), массивы отверстий под сверление) были расположены на разных слоях (Layer) чертежа. Все элементы, которые должны фрезероваться при помощи одного и того же инструмента на одну и ту же глубину, должны принадлежать одному слою. Исключения - это сверлильные циклы и нарезание резьбы, так как для этих видов обработок используется задание минимальных и максимальных диаметров. В программе реализовано автоматическое распознавание островов и, соответственно, внутренних и внешних контуров, но предварительное разделение на слои желательно для упрощения проектирования.
• Если это не было сделано в предыдущих сеансах, подбираются параметры необходимых инструментов и заносятся в сохраняемую таблицу инструмента.
• Рисунок открывается в программе.
• Выбираются стратегии и виды обработки.
• Проверяется, правильно ли выбран постпроцессор.
• Постпроцессором генерируется УП и сохраняется с желаемым названием и расширением.
• Данный проект сохраняется с расширением .job для возможного последующего использования.
• Произведенную УП при необходимости можно прогнать с целью просмотра в специальных программах – CNC-имитаторах.

С января 2009 года доступна новая версия программы - SheetCam TNG. На сайте производителей SheetCam www.sheetcam.com представлена демонстрационная версия программы SheetCam TNG V6.0._, которую вы можете скачать бесплатно. Однако, размер генерируемой УП G-кодов ограничен максимально 180 кадрами. Полнофункциональную версию SheetCam TNG с полностью русским интерфейсом и руководством на русском вы можете приобрести, воспользовавшись помощью Mariobad Inguz. Стоимость эквивалентна стоимости английской версии программы.
