SheetCam TNG
        Новое поколение ПО английской компании Stable Design - программа SheetCam TNG. Сохранив все лучшие качества своей предшественницы SheetCam Standard, программа SheetCam TNG пополнила свой боевой арсенал новыми возможностями. SheetCam TNG предназначена для генерации G-кодовых УП, по которым производится обработка в программах управления станком (таких, как Mach2/Mach3 и пр.).
        Векторный файл формата DXF, Excellon, HPGL, SVG, подготовленный в графических приложениях, CAD-программах, системах САПР импортируется в программу, подбираются необходимые параметры обработки и с помощью постпроцессора генерируется УП G-кодов.
        Порядок проектирования обработки типичен для большинства CAM-программ и прост в освоении.
Как работать с программой
        Открываем векторный файл, выбрав размерность файла и указав необходимое расположение начала координат. Выбираем инструмент. В программе имеется возможность сохранения большой базы инструмента, создаваемой пользователем. В таблице инструмента могут быть сохранены все необходимые параметры используемых инструментов: диаметр, длина режущей части, скорость резания и ввода и прочие параметры для инструмента шпиндельной группы - фрез, сверл, граверов и пр., параметры инструмента плазменной, лазерной, кислородной, гидроабразивной резки, параметры инструментов для нарезания резьбы.
        Выбрав инструмент, задаем стратегию обработки. В программе возможен выбор различных стратегий.
        Для гравировки выбирается обработка по векторному контуру без смещения. Инструмент пройдет строго по траектории, повторяющей вектора, центр гравера пройдет по замкнутым векторам на заданной пользователем глубине, автоматически совершит переезды между соседними несвязанными цепочками векторов данного слоя по наикратчайшему маршруту.
        Для резки листового материала фрезой можно задать смещение относительно линии контура на радиус инструмента в нужную сторону, в зависимости от того, прорезаете ли вы окно в материале или обрезаете деталь по ее контуру. Выборка колодца или кармана может производиться за заданное количество проходов с позволенной для данного инструмента глубиной реза по спирали или построчно.
        Нюансы струйной резки – плазменной и резки лазером, сверления и нарезания резьбы также оговариваются в диалогах задания обработки для данного вида обработки.

        Если все параметры выбраны правильно, никаких ошибок не обнаружено, программа выдает пользователю подтверждение и сигнализирует о готовности постпроцессирования. Если пользователь выбрал, например, неверную глубину реза, неподдерживаемую данным инструментом, не задал необходимые параметры обработки или инструмента или допустил другую неточность, программа выдает текстовые сообщения, где все ошибки указаны и объяснены.
        С помощью заранее выбранного постпроцессора, пользователь генерирует управляющую программу УП, подходящую для системы управления, установленной на его станке. Для пользователей программы Mach3 имеется возможность немедленного импорта готовой УП G-кодов в Mach3. Также, в SheetCam TNG имеется возможность редактирования и создания новых постпроцессоров для нестандартных или редких систем управления станками.


Новые возможности
        В программе SheetCam TNG появилась новая функция - редактирование готовой УП G-кодов. В отдельном окне программы, вызываемом из системного меню, сразу после постпроцессирования пользователь может увидеть текст готовой управляющей программы и, если нужно, здесь же внести в нее необходимые корректировки. Функции редактора G-кодов аналогичны функциям обычных текстовых редакторов Windows. С помощью стандартных инструментов редактирования можно сделать изменения в тексте программы, вставить или удалить кадры или блоки УП, сохранить отредактированный файл.

        Плагин Text позволяет пользователю запрограммировать гравировку текстовых надписей без предварительной подготовки текста в CAD-программе. В специальном окне программы можно ввести нужный текст, выбрав подходящий шрифт и настроив его параметры - размеры, интервалы и пр., а затем поместить готовую надпись в нужное место заготовки.
В программе собран большой набор разнообразных шрифтов. Выбор кириллических шрифтов, предустановленных в SheetCam TNG, ограничен. Однако, пользователи могут самостоятельно добавлять шрифты в программу, используя стандартные или специальные шрифты.

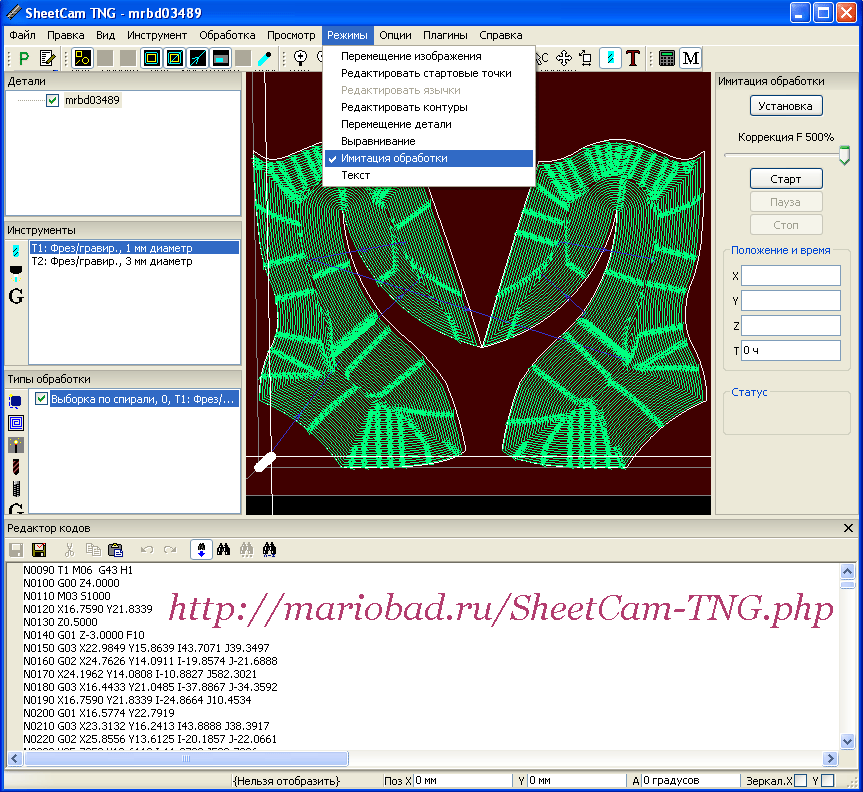

        С помощью плагина Simulation (Имитация) перемещения инструмента, запрограммированные в готовой управляющей программе, можно предварительно визуализировать, прежде чем отправлять УП на станок на выполнение. В окне программы область обработки можно при необходимости увеличить или уменьшить и просмотреть обработку под любым углом, наблюдать за перемещениями анимированного инструмента с любой задаваемой скоростью, отмечать возможные ошибки, отслеживать последовательность операций. Нет необходимости для визуализации готовой УП использовать специальные программы CNC-имитаторы сторонних производителей. Окно плагина Имитация позволяет увидеть весь процесс обработки - перемещение инструмента к точке реза, погружение/врезание в материал, резание, вывод инструмента, ускоренные переезды между обрабатываемыми участками и прочее.


Опции и плагины
        Данная статья не претендует на детальное и полное описание возможностей, предоставляемых пользователям программой SheetCam TNG. Здесь не описаны функции манипулирования объектами в программе, работа с массивами (Nesting), редактирование, копирование, перемещение объектов, контуров, стартовых точек, размещение крепежных язычков, возможности редактирования интерфейса программы, подключение новых плагинов и прочие опции.
        На сайте производителей SheetCam www.sheetcam.com представлена демонстрационная версия программы SheetCam TNG V6.0._, которую вы можете скачать бесплатно. Однако, размер генерируемой УП G-кодов ограничен максимально 180 кадрами. Полнофункциональную версию SheetCam TNG с полностью русским интерфейсом, большим интерактивным файлом справки и уроками на русском вы можете приобрести, воспользовавшись помощью Mariobad Inguz. Стоимость эквивалентна стоимости английской версии программы.
