Пакет мастеров Mach3 Addons for Mill от Newfangled solution служит для легкого создания УП G-кодов, использующихся в программе Mach3. Быстрое и удобное создание управляющих программ без использования специального CAD-софта. Давайте посмотрим, как это работает:

Схема работы:
Addon Flow Chart

Выбор материала Сначала вы выбираете тип материала заготовки и предпочитаемые вами единицы измерения, а также, если нужно, опции охлаждения (жидкостного или газообразного). Нажатие кнопки Далее переводит вас...










Выбор обработки ...на экран Выбора типа обработки. Здесь представлено двенадцать возможных способов обработки, которые можно выполнить на вашей заготовке. Доступные здесь 15 типовых Обработок - Фрезеровка по дуге, Фрезеровка по кругу, Фрезеровка шпоночной канавки, Съем материала по плоскости, Резьбофрезерование, Сверление отверстий по кругу, Сверление отверстий в ряд, Сверление прямоугольного массива отверстий, Сверление произвольного массива отверстий, Выборка круглого колодца, Выборка прямоугольного кармана, Вырезание окон для электрических сопряжений, Нарезание зубьев на шестернях, Нарезание шлицев и Фрезерование прямоугольника - обеспечивают гибкость, необходимую для изготовления сложных деталей на основе сочетания простых процедур. Эти Обработки могут выполняться в любой последовательности, удобной для производства вашей детали. Простой клик мыши - и вы уже в процессе реализации вашего проекта!


Выбор материала После выбора нужной обработки, вам будет предложено ввести данные инструмента, который вы собираетесь использовать в этой операции. Эта информация, в сочетании с данными выбранного вами ранее материала, будет использоваться для автоматического расчета оптимальной частоты вращения шпинделя и скорости подачи. Этот расчет запускается кнопкой Вычислить обороты и подачу на экране программы. В случае, если требуется какая-либо регулировка, расчетные значения могут быть скорректированы путем ввода процентных значений в специальные окна DRO (окна Цифрового ввода и индикации - ЦВИ). Например, ввод значения 80 % в окно ЦВИ корректировки частоты вращения шпинделя уменьшит обороты на двадцать процентов, относительно расчетной частоты. Можно также указать необходимую скорость врезания в материал, путем ввода в соответствующее окно ЦВИ процента от скорости Подачи, рассчитанной ранее.

Затем вы переходите на экран ввода данных для выбранной Обработки. После ввода соответствующей информации, вы можете нажать на кнопку предварительного Просмотра, чтобы визуально оценить сгенерированные траектории. Если результат вас устраивает, вы нажимаете кнопку Создать УП и она возвращает вас на экран Выбора обработки. Нажатие кнопки Отмена на любом экране вернет вас к экрану выбора обработки без создания каких-либо G-кодов.



Выбор обработки После возвращения к экрану выбора обработки нажмите на кнопку Проверка, чтобы просмотреть результаты всех запрограммированных в этом сеансе обработок. Далее вы можете или добавить к будущей УП еще обработки или, нажав кнопку Выход, вернуться в Mach3, куда при этом автоматически загрузится созданный вами файл УП G-кодов.

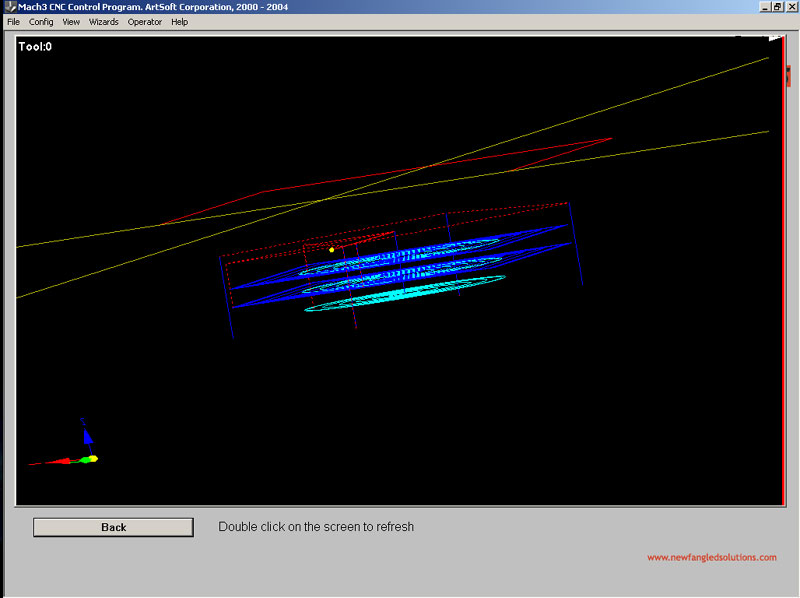

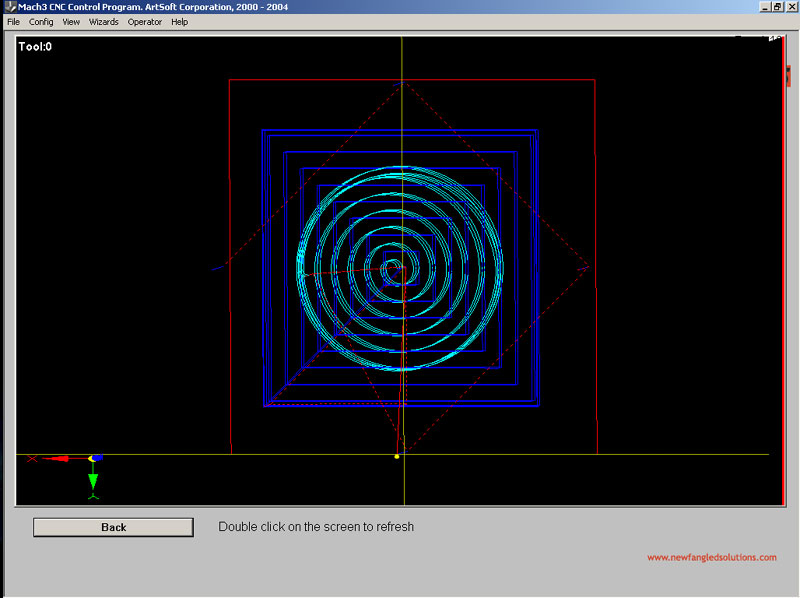

Траектории инструмента Траектории инструмента В примере, показанном здесь, заданы обработки Круглый колодец, Прямоугольный карман и Отверстия по кругу на заготовке из алюминия размером 6 "х 6" х 1 ".









Картинка А, вот, слева дано графическое представление детали, сделанной по УП, описанной выше.











Ну и наконец, если это решение вас устраивает, вы можете приобрести лицензию Mach3 Addons for Mill за $50 (USD) и пользоваться программой официально. Имеется полная русификация интерфейса и документации от Mariobad Inguz.

(Для работы Mach3 Addons for Mill требуется лицензионная копия Mach3 версии 1.0 или позднее.)
